关于BIM,你应该早点知道这些

2020-03-08 10:50:08  点击:

目前在设计阶段,BIM仍然是雷声大雨点小。尤其在室内设计行业,基本上没普及开来。明明大家都知道这是一个好东西,是什么原因造成这种局面的呢?在这种情况下,我们又该如何面对呢?


下面通过对Revit软件的介绍来和大家找找原因,并且分享一种面前阶段可行的应用思路。


01.什么是BIM?


究竟什么是BIM?已经有很多介绍的文章了。这里再简单给大家介绍一下。


简而言之,BIM就是英文Building Information Modeling的首字母合写,中文称为建筑信息模型。


其中的B(Building)代表建筑,说明这个技术是应用在建筑这个领域的。如果用于景观领域,就称之为LIM(Landscape Information Modeling)。


I( Information)代表信息,这个一会再说。

M(Modeling)代表模型,它是通过三维模型这种形式来表现的。现在市面上已经有很多款三维建模软件了,比如大家熟知的SU、3ds Max、Rhino等等。但它们还不能算是BIM软件,这里面就牵涉到信息这个概念。


那么什么是信息呢?信息可以说是一个物体所包含的属性。


关于BIM,你应该早点知道这些

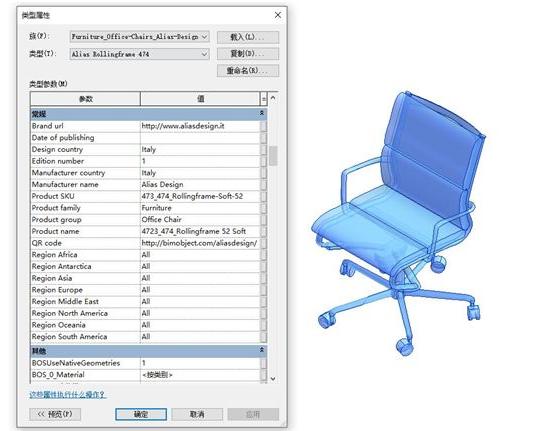

比如这张办公椅,它就包含了很多属性,比如它的尺寸、材质、造价、生产商等等。


上面提到的那些三维建模软件是没法把这些信息包含在模型中的。(SU已经部分提供这个功能了。)


最后我们来总结一下,BIM就是应用在建筑领域,把信息注入到模型这个载体上,来实现各种功能的一种技术。


2.BIM和Revit的区别


上面说了,BIM其实是一种技术,或者说是一种思想。并不单指一个软件,只要符合这个思想的软件我们都称之为BIM软件。

目前,应用在设计方面的主流BIM软件主要有ArchiCAD和Revit这两款。

关于BIM,你应该早点知道这些


3.为什么选择Revit?

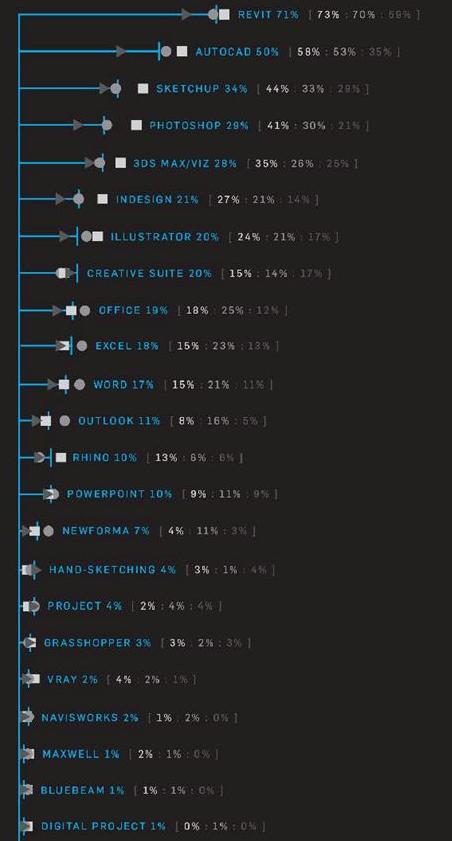

对于这两款软件,设计师如何选择呢?目前我们还是以选择Revit居多,我们来看一下这张图:


关于BIM,你应该早点知道这些


这是建筑企业世界500强在网上公开的招聘启事中,对软件技能的要求排名。其中排第一位的就是Revit,有超过70%的企业要求掌握它,已经超过了对CAD的需求。


选用Revit的最主要原因,就是它系出名门,是由AutoDesk公司出品的,我们平时用的最多的AutoCAD也是这家公司出品的,所以它们之间数据的传递和调用是最通畅的。


第二个原因就是它的市场占有率,因为大家都在用,为了能和其他人进行数据交流,我们也只能选择它。这是建筑企业世界500强在网上公开的招聘启事中,对软件技能的要求排名。其中排第一位的就是Revit,有超过70%的企业要求掌握它,已经超过了对CAD的需求。


选用Revit的最主要原因,就是它系出名门,是由AutoDesk公司出品的,我们平时用的最多的AutoCAD也是这家公司出品的,所以它们之间数据的传递和调用是最通畅的。


第二个原因就是它的市场占有率,因为大家都在用,为了能和其他人进行数据交流,我们也只能选择它。


04.Revit的优点


Revit的优点很多,比如阶段化、多人协作、多专业综合等等。下面主要说几个在施工图绘制上与CAD相比的优点:


一个是联动:当我们在平面上移动的一堵墙,对应墙上的装饰物、顶面图、立面图全部会自动跟着动,不会有平立不对应的问题。

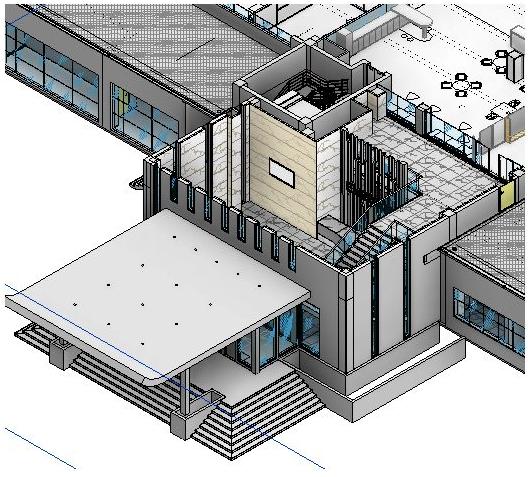

△Revit模型

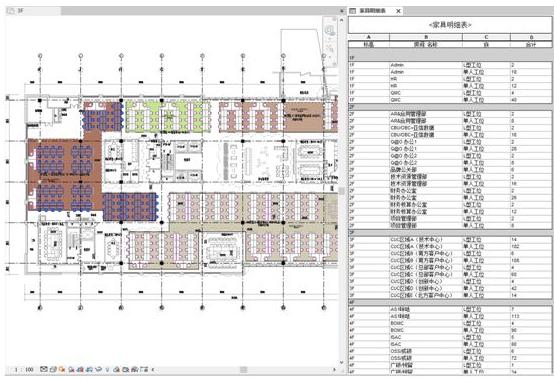

第二个是数据自动更新:比如房间面积、工位数量等,只要平面调整,相应的明细表会自动更新。还有图纸编号、图纸目录等,也会跟着图纸的增删更动更新,不易出错。


关于BIM,你应该早点知道这些

△Revit明细表


其实Revit已经完全可以从概念阶段就介入,方案确定后直接出符合制图标准的施工图了。



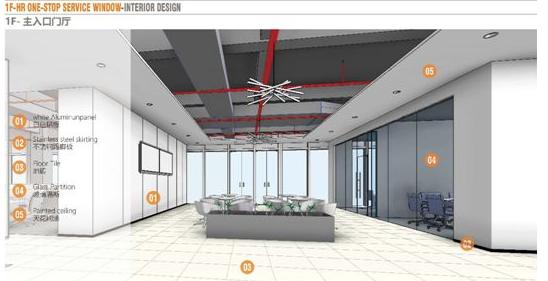

△Revit概念阶段模型


关于BIM,你应该早点知道这些

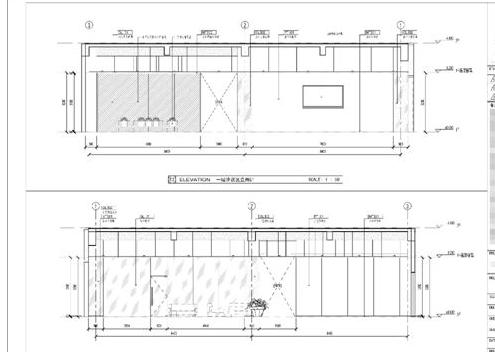

△Revit生成的立面施工图


05.为什么Revit推广不开?


说了这么多,那为什么Revit还是没有像当年CAD颠覆手绘制图那样推广开呢?


尤其在室内设计行业,采用它来制图的公司不多,更别说用它来做正向设计了(在概念阶段就采用,一直到绘制完施工图)。主要有以下几个原因造成的:

首先,室内设计在一个项目的建设流程里是靠后的(立项、建筑、机电、室内、施工),而前端没有用Revit的话,尤其建筑和机电图是用CAD出图的话,室内想要采用Revit绘制的话,还要多做一道建筑和机电图翻模的工作,而这往往会增加很大的成本。


其次,Revit目前的版本主要还是针对建筑设计的,系统提供的族类别里针对室内的很少,如果用常规模型来做的话,就失去了BIM的意义。这也是目前设计师宁可用SU做全模,也不采用Revit的原因。


最后,主要还是利益分配的原因。现在一个项目的设计费如何分配,基本上有了固定的分配比例,比如方案、施工图、效果图各占多少。蛋糕就那么大,多了一个BIM进来,业主如果不另外增加费用的话就没法分配了。而好多业主因为看不到直接的收益,往往并不愿意额外增加费用。


06.为什么还是要学Revit?


那现阶段Revit还需不需要学呢?学了又能做什么用呢?我们的建议还是要掌握这个工具。原因如下:

关于BIM,你应该早点知道这些

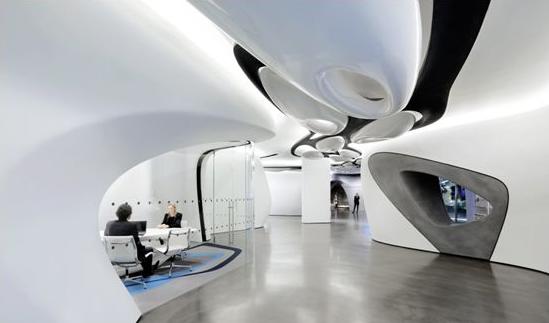

1、目前上图这种类型的异形空间越来越多,用传统的CAD已经完全无法满足施工图绘制的要求了。只有采用Rhino和Revit才能完成。


2、技术的变革往往会影响到各方的利益,不会是一蹴而就的。目前国家正在大力推广BIM。很多大型公共项目和地产项目已经开始强制使用BIM了。


3、Revit制图在建筑设计领域推广开以后,室内设计作为后续专业,如果不掌握这个技术,可能连文件都打不开,更别说进行室内的设计了。


07.如何让Revit和室内施工图结合?


在现阶段,我们可以先利用Revit的参数化优势,来辅助进行施工图的绘制。下面通过一个实例来给大家讲解一下。


关于BIM,你应该早点知道这些


比如上图这类带有曲面性质的异形顶面,如果仅用CAD来表示的话,是相当困难的。而如果会Revit来表达的话就很方便和准确。比如采用以下方法:

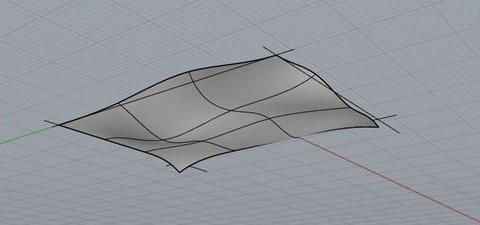

1、利用三维矢量软件(如犀牛Rhino)建出吊顶的曲面。

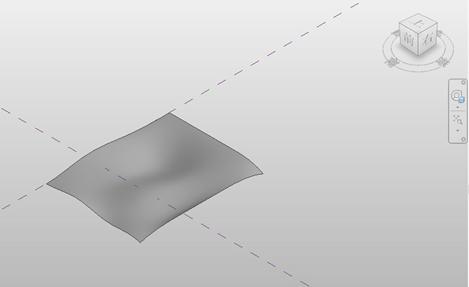

2、将曲面作为体量导入Revit,并放置到正确的位置。

关于BIM,你应该早点知道这些

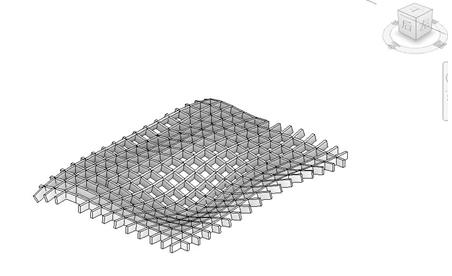

3、以该体量做为基础面,用生成玻璃斜窗的方式生成格栅顶。

关于BIM,你应该早点知道这些

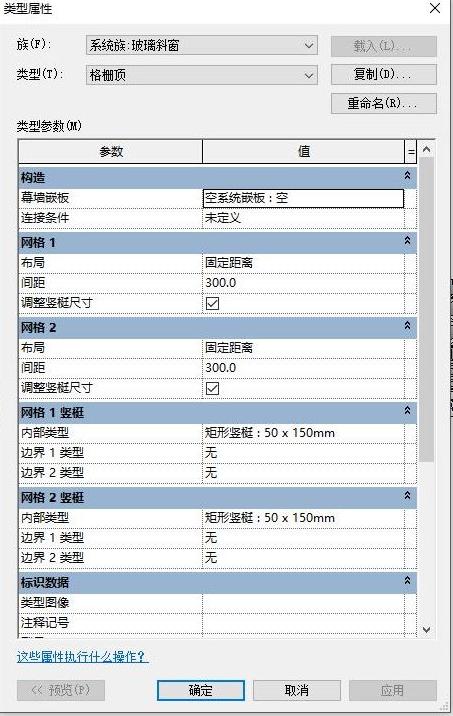

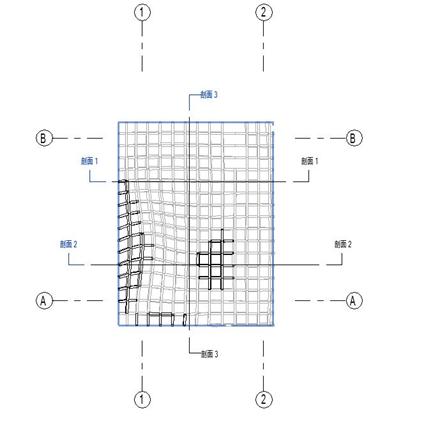

4、这种格栅顶是参数化的,间距及轮廓都是可以调节的。


关于BIM,你应该早点知道这些

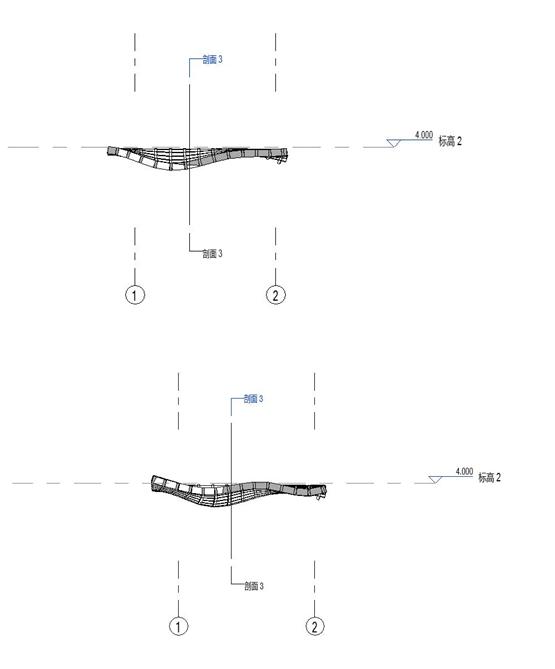

5、可以在任量位置剖切该吊顶,剖面图自动生成。

关于BIM,你应该早点知道这些

6、在剖面图上可以自动标注任意点的标高。

关于BIM,你应该早点知道这些


如果施工现场人员能够打开模型并读取数据的话,甚至不用提供图纸,只要把Revit模型提供给他们就可以了。


还有一些大型空间,用CAD来绘制立面是很困难和容易出错的,而如果先用Revit搭建出立面框架,再导入到CAD中进行细部处理就高效了很多。


某些可重复性强的空间类型,比如酒店客房、精装样板房等,也是Revit的用武之地。开始做精做细,后期再调整或者复用就非常方便。目前,dop已经在这些类型的空间中采用Revit来深化了。


以上就是给大家提供的一种思路,解决目前Revit无法应用的困局。希望大家能先人一步,掌握这个利器,等待BIM时代的真正到来。
